1.0cbm Toilet Sewage Treatment Rotationally Molding Plastic Septic Tank

Sroka Auftrag-Nr. : 405100

Kunde : /

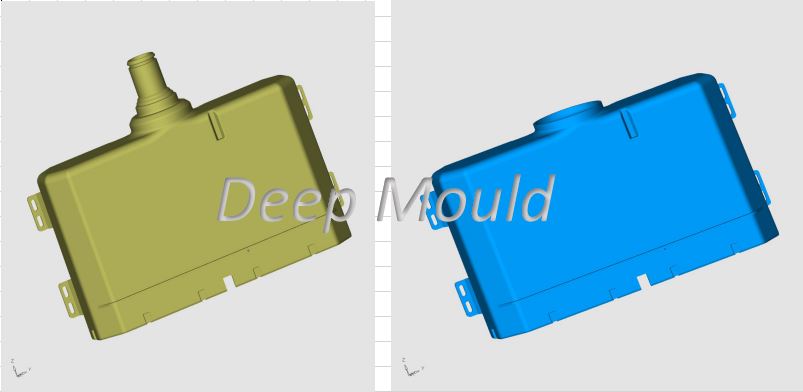

Artikelbezeichnung : Tank-Unterteil / Plastic Toilet Tank Injection Molding

Artikel-Nr. : SP 980 013 00 / SP 980 013 01

Projekt : DM8032

Werkzeugdatenblatt

Werkzeugart : Spritzgießwerkzeug

Serienwerkzeug : ja

Prototyp : nein

Komponenten : 1

Maschinentyp : Engel DUO 7500 / 650 Advanced

Spritzmaterial : PP

Kavität : 2

Wandstärke : 3.0 mm

Schußgewicht : ca.580gr/Düse

Entnahme : Handling

Werkzeugmaß

Länge (L) : 896

Breite (B) : 1396

Einbauhöhe (H) : 1198

Zentrierringe : D. 200

Gesamtgewicht : ca. 10.1 t

Gewicht AS : ca. 7.7 t

Gewicht DS : ca. 2.4 t

Anspritzung

Düsenradius : R15.5

Heißkanal : 1

Hersteller : YUDO Hot runner

Anzahl Düsen : 4 OPEN GATES DIRECT TO PART

Kaskade :

Art der Anspr. : 2x direkt aufs Teil , Punktanguss, Kalotte

Standard: EQ HASCO STD

Mould size: 1023*525*2150 mm

Weight: 11000kg

Lead-time: 8 weeks

Steel: LKM 738H

Surface: SPI B2

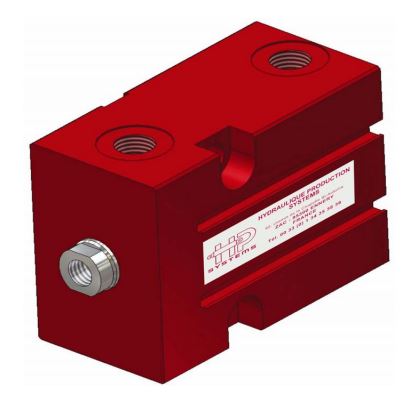

Remark: HPS oil cylinders push 4 big lifters

Contact us at: info@deepmould.com,our professional support will be always with your project.
